Погружной преобразователь гидростатического давления столба жидкости (уровня) ПД100-ДГ-137-0,5/1,0
Датчики ОВЕН ПД100-ДГ модели 137 представляют собой преобразователи гидростатического давления с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем.
Данная модель характеризуется возможностью работы внутри жидкости. Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съемный защитный колпачок предохраняет измерительную мембрану (открытый сенсор) от механических повреждений.
Преобразователи данной модели могут применяться в системах измерения и поддержания уровня жидкости на основных и вторичных производствах в промышленности и ЖКХ: водозаборных скважинах и резервуарах, канализационных станциях и емкостях, прудах-отстойниках, водонапорных башнях и т.д.
Для более удобного монтажа преобразователя на объекте в качестве аксессуара предлагается клеммная коробка КК-01
Основные характеристики преобразователя
|
- ИЗМЕРЕНИЕ гидростатического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) сред (вода, конденсат, различные жидкости, стоки и т.п.)
- ПРЕОБРАЗОВАНИЕ давления в унифицированный сигнал постоянного тока 4...20 мА
- ВЕРХНИЙ ПРЕДЕЛ измеряемого давления (ВПИ) – ряд значений от 1,0 до 100 м. вод. ст.
- ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ 200% от ВПИ
- ОСНОВНАЯ ПРИВЕДЕННАЯ ПОГРЕШНОСТЬ – 0,5; 1,0 % ВПИ
- СТЕПЕНЬ ЗАЩИТЫ корпуса датчика давления – IP68
- ПОМЕХОУСТОЙЧИВОСТЬ удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522
Обозначение при заказе
|
|
Документация
Декларация о соответствии на ПД100
Сертификат средств измерений ПД100 (Казахстан)
Гигиенический (пищевой) сертификат на ПД100
Разрешение Ростехнадзора на ПД100
Руководство по эксплуатации ПД100 (Общее руководство по эксплуатации на датчики ПД100-хх)
|
Наименование |
Значение |
| Выходной сигнал постоянного тока | 4...20 мА, 2-х проводная схема |
| Основная приведенная погрешность | 0,5; 1,0 % ВПИ |
| Диапазон рабочих температур измеряемой среды | 0…+40 °С |
| Напряжение питания | 12…36 В постоянного тока |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Потребляемая мощность | не более 0,8 Вт |
| Устойчивость к механическим | группа исполнения V3 |
| воздействиям | по ГОСТ Р 52931 |
| Степень защиты корпуса | IP68 |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Диапазон рабочих температур окружающего воздуха | –40…+80 °С |
| Атмосферное давление рабочее | 66...106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 2 года |
| Методика поверки | КУВФ.406230.100 МП |
| Вес датчика без упаковки / в упаковке / вес 10м кабеля | 0,2 кг / 0,3 кг / 0,6 кг |
| Штуцер (без защитного колпачка) | M24х1,5 "открытый сенсор" |
| Тип электрического соединителя | кабель гидрометрический |
| Габаритный размер (без кабеля) | не более 155 мм |
| Предельное давление перегрузки | не менее 200 % от ВПИ |
Схемы подключения
Схемы подключения
|
|
|

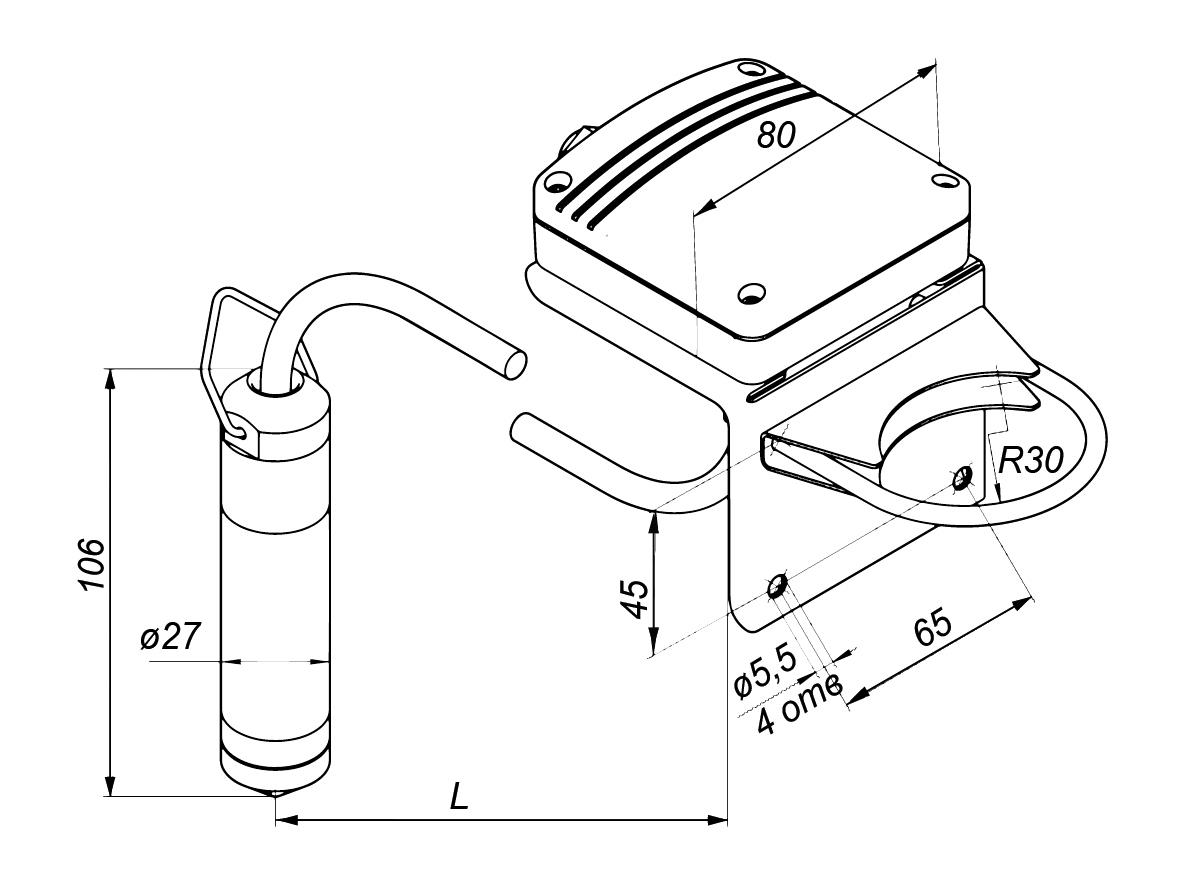

Габаритные размеры
|
|
|
