Преобразователи для вязких, загрязнённых сред с открытым сенсором ПД100-ДИ/ДИВ/ДВ-141

Датчики серии ПД100-ДИ/ДИВ/ДВ-141-0,25/0,5 предназначены для непрерывного преобразования избыточного/вакуумметрического/избыточно-вакуумметрического давления измеряемой среды в унифицированный сигнал постоянного тока 4…20 мА.

Технология «кремний-на-кремнии» (КНК), по которой выполнена данная модель, в настоящее время является наиболее перспективной технологией, т.к. предлагает наилучшее соотношение стоимость/качество преобразования. Технология основана на изготовлении сенсора из монокристалла кремния с нанесенным на него методом диффузии тензорезистивным мостом.
Достоинствами данной технологии являются высокая стабильность, низкий гистерезис, высокая перегрузочная способность и высокая чувствительность - соответственно точность преобразования. Присоединение «открытый сенсор» позволяет производить измерение сильнозагрязнённых, высоковязких, коксующихся, сред.
К недостаткам относятся низкий рабочий температурный диапазон (до 100 0С) и незащищённость мембраны сенсора от механических повреждений.

Датчики ПД100-ДИ/ДИВ/ДВ-141-0,25/0,5/1,0 предназначены для систем автоматического регулирования и управления на основных и вторичных производствах промышленности, в том числе пищевой, и сельского хозяйства, где присутствуют сильные загрязнения и вязкие среды: канализационные стоки, целлюлозные пульпы, пенообразователи, патоки, мазут, и т.п.

Основные характеристики

• ИЗМЕРЕНИЕ избыточного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) вязких, загрязнённых, пищевых сред (мазут, первичное молоко, патока, пенообразователи, промышленные стоки).
• ПРЕОБРАЗОВАНИЕ давления в унифицированный сигнал постоянного тока 4...20 мА.
• ВЕРХНИЙ ПРЕДЕЛ измеряемого давления (ВПИ) – от 25 кПа до 2,5 МПа.
• ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ – штуцер М24х1,5.
• ОСНОВНАЯ ПРИВЕДЕННАЯ ПОГРЕШНОСТЬ – 0,25; 0,5; 1,0 % ВПИ.
• ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ – от 200% ВПИ и выше.
• СТЕПЕНЬ ЗАЩИТЫ корпуса и электроразъема преобразователя – IP65.
• ПОМЕХОУСТОЙЧИВОСТЬ удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.

Обозначение при заказе

Документация

Декларация о соответствии на ПД100

Свидетельство о типовом одобрении ПД100

Сертификат средств измерений ПД100 (Казахстан)

Гигиенический (пищевой) сертификат на ПД100

Схемы подключения

Схема подключения ПД100

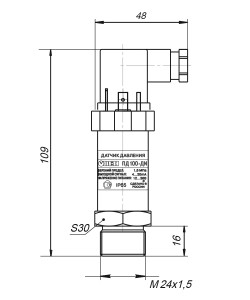

Габаритные размеры

Тип штуцера: Х4Х
