Датчики ОВЕН ПД100 модели 411 представляют собой преобразователи давления с титановой мембраной, сенсором на основе технологии КНС, установлены в штуцер без резинового уплотнения методом посадки «конус по кромке» и кабельным вводом стандарта EN175301-803 (DIN43650 А).

Данная модель используется для измерения давления агрессивных, низкотемпературных сред.

Преобразователи данной модели предназначены для систем автоматического регулирования и управления на основных и вторичных производствах в промышленности, в том числе химической, где присутствуют сильноагрессивные среды: кислоты, щелочи и т.п., а также в холодильной технике с использованием низкотемпературных и аммиакосодержащих фреонов.

Основные характеристики

• ИЗМЕРЕНИЕ избыточного/вакуумметрического/избыточно-вакуумметрического давления агрессивных, аммиакосодержащих нейтральных к нейтральных к титановому сплаву ВТ8 и нержавеющей стали AISI 304S сред (кислоты, щелочи, фреоны и т.п.).
• ОСНОВНАЯ ПРИВЕДЕННАЯ ПОГРЕШНОСТЬ – 0,5 % ВПИ.
• ПРЕОБРАЗОВАНИЕ давления в унифицированный сигнал постоянного тока 4...20 мА.
• ВЕРХНИЙ ПРЕДЕЛ измеряемого давления (ВПИ) – от 100 кПа до 6,0 (10*) МПа.
• ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ – от 200% ВПИ и выше.
• СТЕПЕНЬ ЗАЩИТЫ корпуса и электроразъема преобразователя – IP65.
• ПОМЕХОУСТОЙЧИВОСТЬ удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.

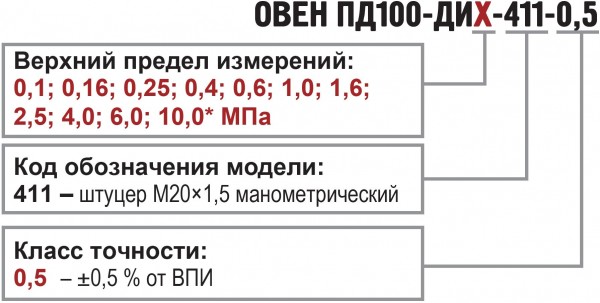

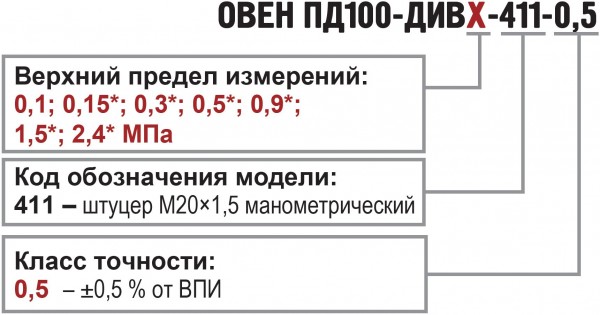

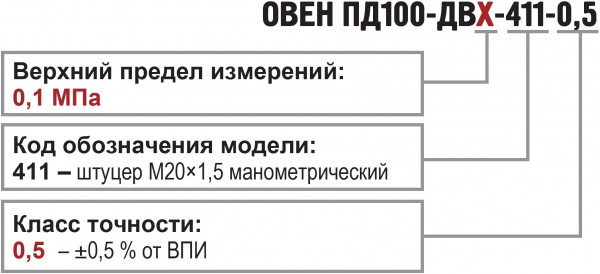

Обозначение при заказе

Документация

Декларация о соответствии на ПД100

Сертификат средств измерений ПД100 (Казахстан)

Разрешение Ростехнадзора на ПД100

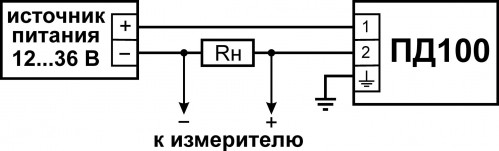

Схемы подключения

ПД100

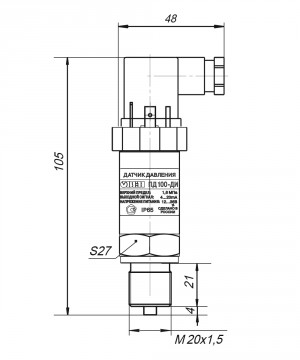

Габаритные размеры

Датчики давления ПД100. Габаритные размеры
