Краткое описание
Преобразователи на низкие давления ПД100-ДИ/ДИВ/ДВ-811-0,5/1,0/1,5/2,5
Датчики ОВЕН ПД100 модели 811 представляют собой преобразователи давления с открытым измерительным кремниевым кристаллом сенсора и кабельным вводом стандарта EN175301-803 (DIN43650 А).
Данная модель измеряет низкие (от 200 Па) давления неагрессивных газов, в том числе метана.
Преобразователи данной модели предназначены для создания систем автоматического регулирования и управления в котельной автоматике, системах вентиляции, на тепловых пунктах и т.п.
Основные характеристики преобразователей на низкие давления.
- ИЗМЕРЕНИЕ избыточного/вакуумметрического/избыточно-вакуумметрического давления неагрессивных газов (воздух, природный газ, печной газ).
- ПРЕОБРАЗОВАНИЕ давления в унифицированный сигнал постоянного тока 4...20 мА.
- ВЕРХНИЙ ПРЕДЕЛ измеряемого давления (ВПИ) – от 200 Па до 100 кПа.
- ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ – от 400% ВПИ и выше.
- ОСНОВНАЯ ПРИВЕДЕННАЯ ПОГРЕШНОСТЬ – от 0,25 до 2,5 % ВПИ.
- СТЕПЕНЬ ЗАЩИТЫ корпуса и электроразъема преобразователя – IP65.
- ПОМЕХОУСТОЙЧИВОСТЬ удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.

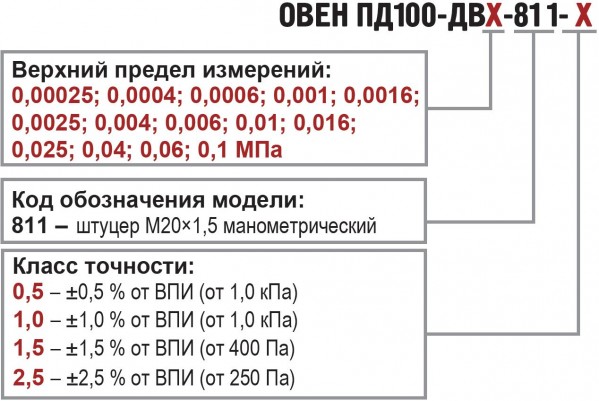

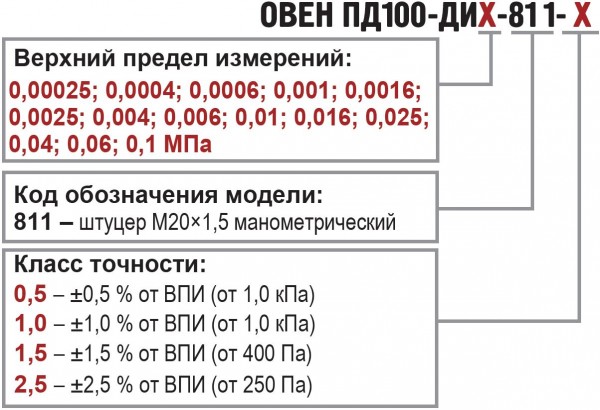

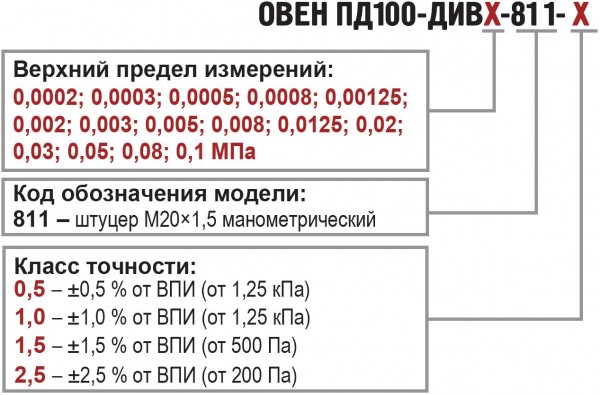

Обозначение при заказе
Документация
Декларация о соответствии на ПД100
Сертификат средств измерений ПД100 (Казахстан)
Разрешение Ростехнадзора на ПД100
Технические характеристики
|
Наименование
|
Значение
|
|
Выходной сигнал постоянного тока
|
4...20 мА, 2-х проводная схема
|
|
Основная приведенная погрешность
|
0,25; 0,5; 1,0; 1,5; 2,5 % ВПИ
|
|
Диапазон рабочих температур измеряемой среды
|
–20…+85 °С
|
|
Напряжение питания
|
12…36 В постоянного тока
|
|
Сопротивление нагрузки
|
0…1,0 кОм (в зависимости от напряжения питания)
|
|
Потребляемая мощность
|
не более 0,8 Вт
|
|
Устойчивость к механическим
|
группа исполнения V3
|
|
воздействиям
|
по ГОСТ Р 52931
|
|
Степень защиты корпуса
|
IP65
|
|
Устойчивость к климатическим воздействиям
|
УХЛ3.1
|
|
Диапазон рабочих температур окружающего воздуха
|
–20…+80 °С
|
|
Атмосферное давление рабочее
|
66...106,7 кПа
|
|
Среднее время наработки на отказ
|
не менее 500 000 ч
|
|
Средний срок службы
|
12 лет
|
|
Межповерочный интервал
|
2 года
|
|
Методика поверки
|
КУВФ.406230.100 МП
|
|
Вес без упаковки / в упаковке
|
0,2 кг / 0,3 кг
|
|
Штуцер для подключения давления
|
M20х1,5 по ГОСТ 2405-88, черт.20
|
|
Тип электрического соединителя
|
EN175301-803 форма А
|
|
Габаритный размер (по высоте)
|
не более 115 мм
|
|
Предельное давление перегрузки
|
не менее 200 % от ВПИ
|
Схемы подключения
Схемы подключения
|
|
Схема подключения ПД100
|
|

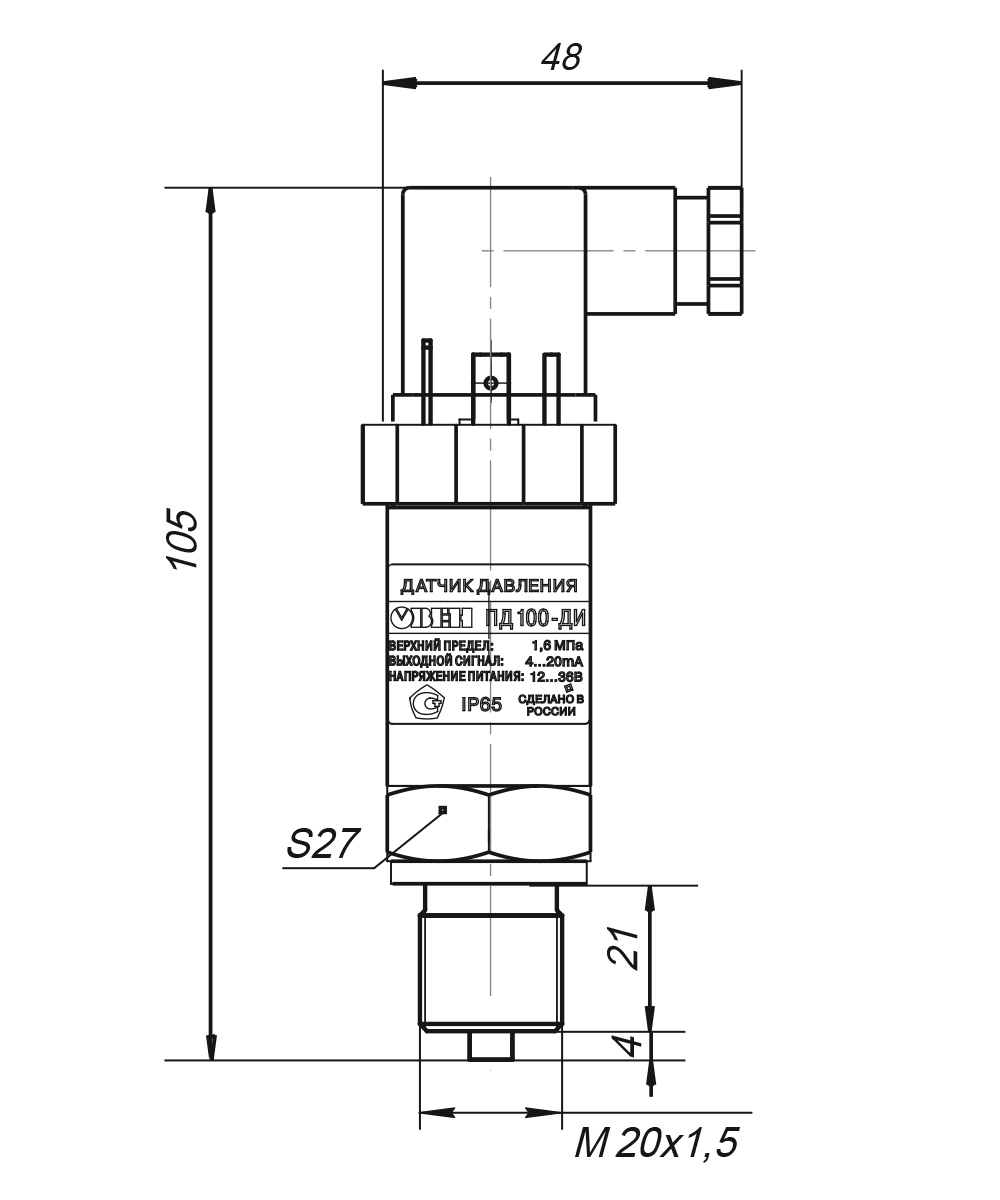

Габаритные размеры
|
|
Датчики давления ПД100. Габаритные размеры
|
|
